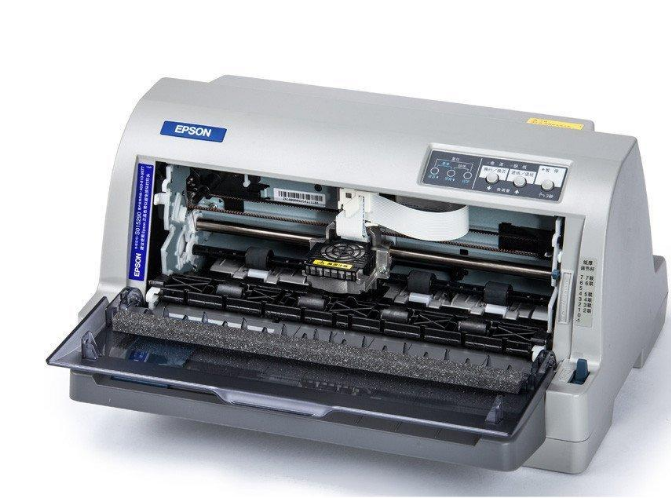

针式打印机的检查、维护方法及技巧

发表日期:2021/1/13 10:22:48 文章编辑:欧迪办公 浏览次数:2197标签: 针式打印机的检查、维护方法及技巧

  打印机是一种常见的办公设备,主要包括针式打印机、喷墨打印机、激光打印机等。同时,打印机也是一种容易损坏的办公设备。归根结底,修理打印机就是修理它损坏的部分。因此,了解和掌握打印机各部分的检测和维护,无疑对我们的维护工作具有重要意义。下面将介绍常见打印机组件的检查、维护方法及技巧,希望对打印机的维护有所帮助。


  一、针式打印头的维护

  针式打印机出现漏线故障时,主要是由于打印头断针造成的。干酒精可以用来擦拭针头。如果有空针位置,主要是由于断针。如果没有空针位置,是由于其他故障,如信号线开路、打印针线圈烧坏或打印针导向孔堵塞。断针发生后,可以更换断针并再次使用。

  1.几种常见的针式打印机打印头换针方法

  (1)LQ-1900K/LQ-1600K III/LQ-1600K 4打印头

 LQ-1900K/LQ-1600Kⅲ/LQ-1600K 4打印头为双层针排列结构。打印针分为两种规格:长的和短的,每种12个。长针的长度为36毫米,短针的长度为26毫米。打印头的24根针排列成奇数和偶数行。从打印头前面的导板端看,左列是奇数,右列是偶数。长针是:2,6,10,14,18,22,3,7,11,15,19,23。短针是:4,8,12,16,20,24,1,5,9,13,17,21。

 首先,使用打印头针脚断裂测试程序检查有多少针脚出现故障,然后切断打印机电源,取出色带盒,使用十字螺丝刀拆下打印头的两个固定螺钉,从两侧夹住打印头的散热器(即外壳),稍微向上抬起打印头,看到连接在其上的两条柔性扁平电缆,然后拉出电缆取出打印头。用酒精棉球擦拭打印头正面的墨水渍,看看是否缺针。

 如果有断针,需要更换。换针前应准备好工具,主要是镊子、刀片、钻石锉、钢尺、油石和打印头专用夹具(一种专门用于去除打印头散热片的工具)。首先,用十字螺丝刀拧下固定打印针头盖和散热器的两个螺钉。使用专用工具拆下散热器。可以看出,打印头具有多层结构。然后按照以下顺序更换针头:

 1)打印头朝下,打开固定上下打印针的三角爪,取下顶背铜套,可以看到12根呈圆形分布的长针,从测试结果中可以分辨出断针是长针还是短针,然后可以确定断针的位置,用镊子将断针取出放在一边;如果仍有短针断裂,取出所有长针,然后用刀片沿中间黄色铜垫片的下部将它们分开,露出12根短针,并以同样的方式取出断裂的针。然后从打印头上取下一根好针(是长针还是短针取决于断针),用钢尺准确测量针的长度,根据测量的尺寸用钻石锉新针(注意针头上的毛刺),然后从原来的位置插入。更换后,用手轻轻按压12根针的尾部,使针伸出打印头前面的导板。此时,应该看到针暴露在针1和24的位置,并且每行中的针之间应该有一个孔。如果插入位置错误,必须重新调整。同时,当手指松开时,每根针可以立即缩回,以确保每根针顺利排出。再次关闭铜座,并注意在关闭铜座之前,每个针的定位销必须落入其凹槽中。

 2)确认所有短针到位后,将上部线圈座(即长针线圈座)与底座(铜座)压在一起,分别向每组打印针的驱动线圈施加一组10V DC电压(通电时间应较短,一般小于1秒,相当于ap

 3)按照原始顺序安装上针。将长针层的定位孔与线圈座一起安装,检查边缘无缝隙后安装长针。长针只需根据相应孔的位置插入即可。长针从尾部到头部穿过几个导向槽,顶部的槽很容易插入。第二个插槽稍微困难一些。只要它通过,打印针可以方便地下降,并很容易到达它的位置。另外,用手指按压12根针的尾部。针应该从打印头前面的导板向外倾斜1毫米,表明更换的针是好的。所有插入后,检查每个长针的定位销必须落入其槽中,然后关闭后铜盖。此时,从侧面看应该没有间隙。安装三角爪,装上散热器,按照短针组的测试方法,用10V电源检查长针组。确认正常后,可将其安装在原打印机上进行测试。

 测试前,不要安装色带,在开机自检时打印一张纸,以防新针挂住色带。然后用打印头断针测试程序进行测试,确定正常后即可投入使用。

 (2) AR-3200/AR-3200 II/CR-3240 II打印头

 三种针式打印机的打印头在结构上基本相同,除了三种针的回位弹簧的弹力和针的驱动线圈的电阻值不同外,其余三种都相同,针都是单层排列结构,针的长度为35.2毫米

 检查断针的方法与上述爱普生LQ系列打印头相同。换针按照以下步骤进行:

 1)打印头朝下,取下打印头的黑色塑料外壳,取下一个可移动的工字形垫板,然后用手折断两个金属固定夹,然后依次取下后盖板、针衔铁压紧簧片和白色塑料支架。此时,可以看到排成一排呈环的24个打印针的电枢。

 2)用镊子取出断针(用镊子取出断针时,不要取出打印针和回位弹簧下面的尼龙销子。也从打印头上取下一个好的打印针,用一把刚性直尺准确地测量针的长度,根据测量的尺寸锉新针,用菱形锉刀去除针头上的毛刺,然后从原来的位置插入,用手指轻轻按压24个针的电枢,将针从前导板露出,观察24个针是否全部出来。

 3)将白色塑料支架、针衔铁压簧、后盖板和固定卡按原顺序安装后,安装好打印头外壳,并分别对每组打印针的驱动线圈施加一组10V DC电压(方法同LQ系列打印头),依次测试每根打印针飞行距离的灵活性和一致性。

  4)将打印头放回原始打印机。首先,不要安装色带。自检后打印一张纸(为了防止新安装的打印针挂住色带),然后使用打印头针破损测试程序进行测试。测试正常后,即可使用。

 2.打印针线圈的故障排除

 打印头的另一个常见故障是驱动线圈损坏。判断驱动线圈是否损坏的方法是将打印头电缆的一端插入打印头,用万用表测量另一端对应的驱动线圈的DC电阻。通常,驱动线圈的DC电阻应为33 欧2 欧。如果测得的电阻偏差较大,可能是线圈开路或短路,这可能会导致针故障或针故障。测试期间,万用表的一个探针可以连接到公共端,另一个探针连接到每个驱动线圈的相应点。更换单个线圈时,可以用吸锡装置将线圈上的焊料去除,然后用刀片将周围的胶水切掉,就可以将单个线圈取下更换。

 打印驱动线圈开路故障主要是由主板上的打印针驱动管损坏引起的。如果驱动管出现故障和短路,将会导致驱动电流过大并烧坏驱动线圈。为了判断驱动管是否有故障,可以使用万用表测量打印头电缆:红色探针连接到公共端(公共端是驱动电源的正极),黑色探针连接到驱动管的每个相应位置。在正常情况下,测得的DC电阻应该约为1.8万欧。如果偏差较大,驱动管会损坏。每个驱动管对应33,354个打印针。例如,LQl600K打印机主板上有24个Q1-Q24驱动管,分别对应1-24个打印针。
